Kuvaus

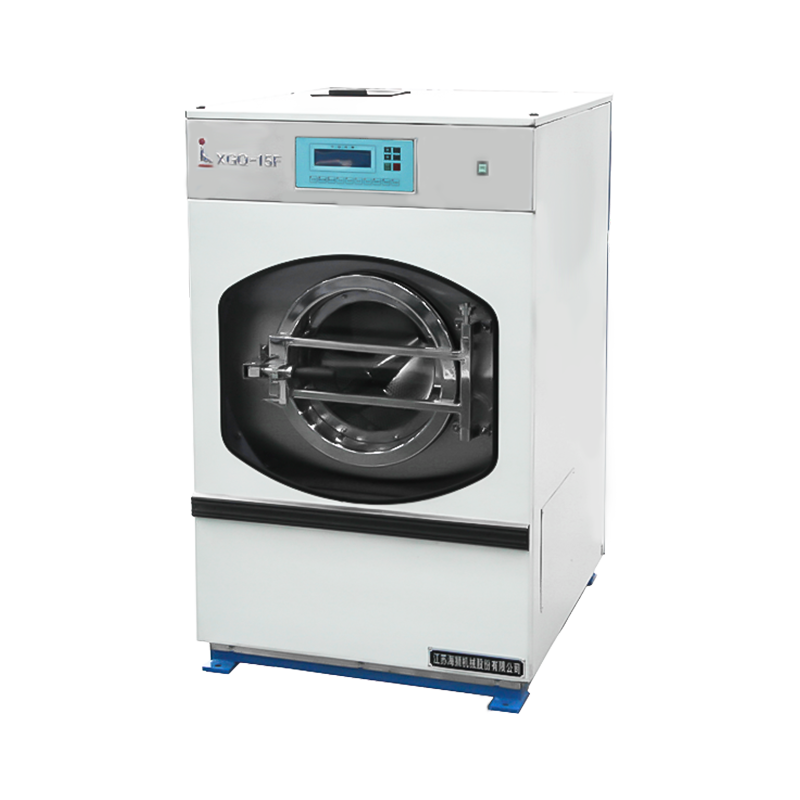

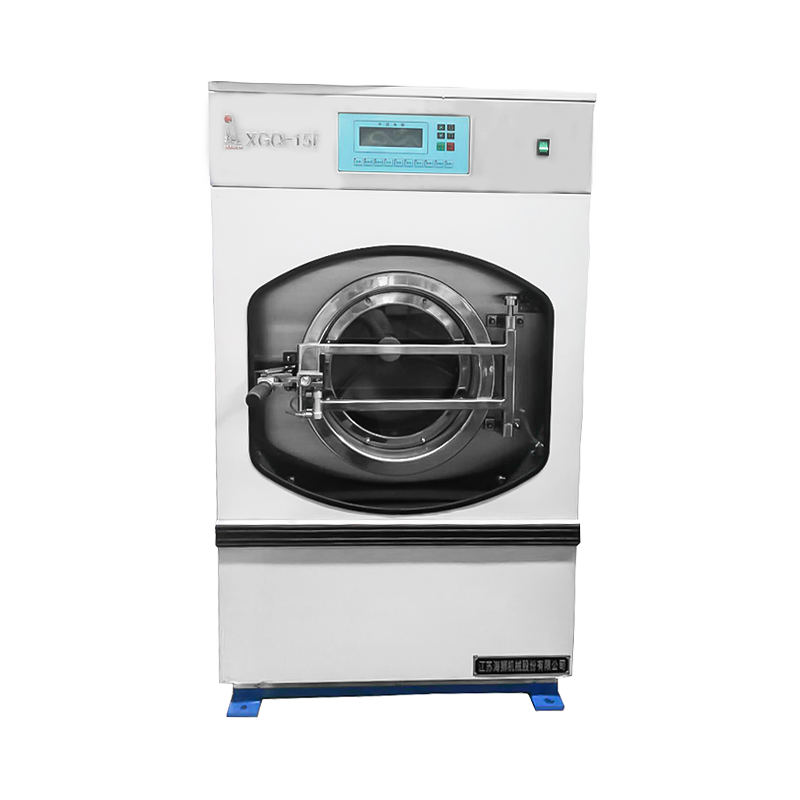

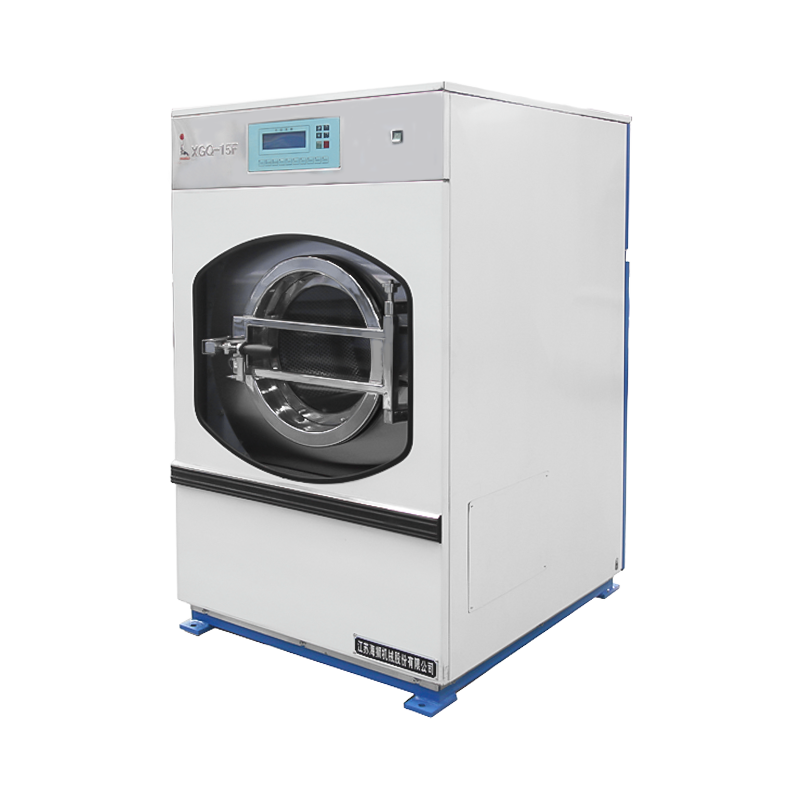

XGQ-15F

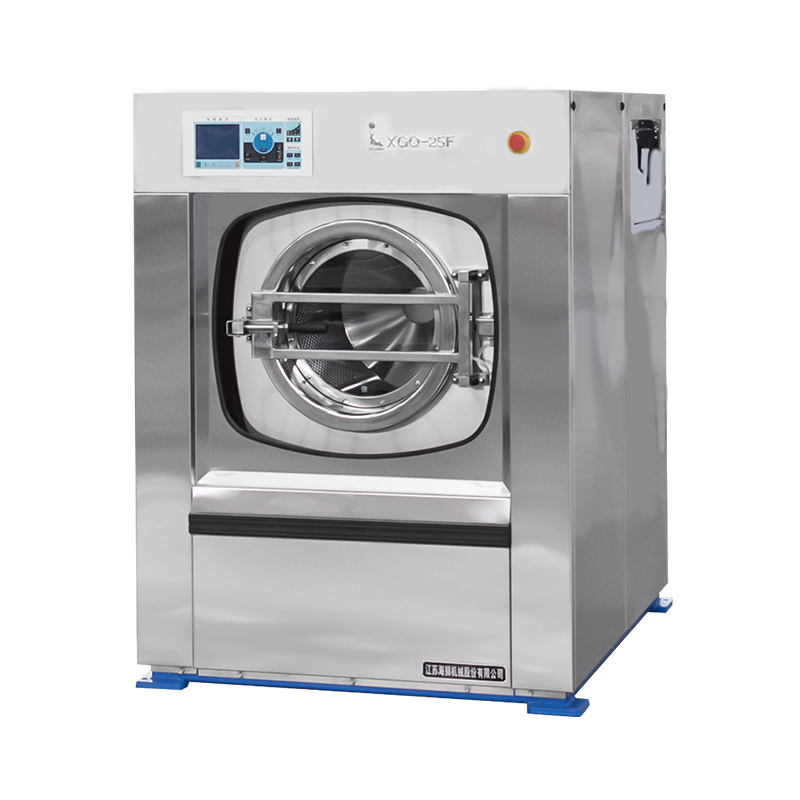

XGQ-25F

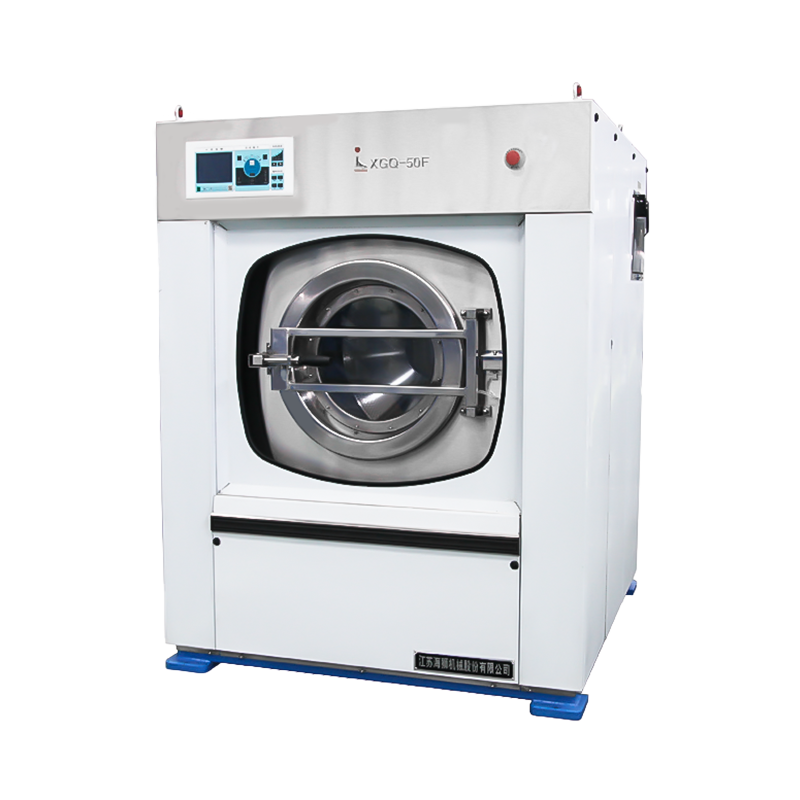

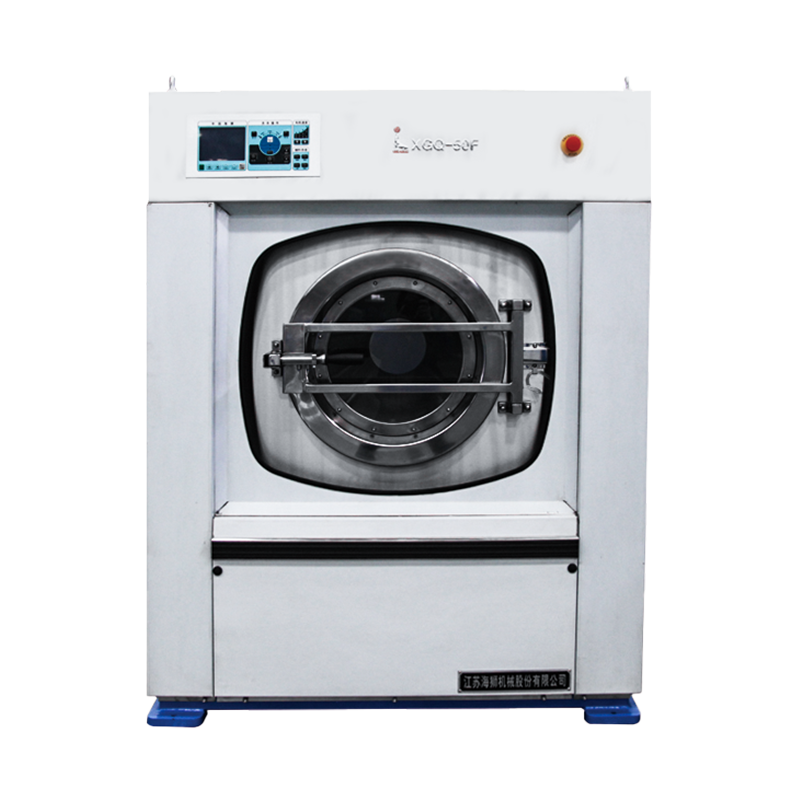

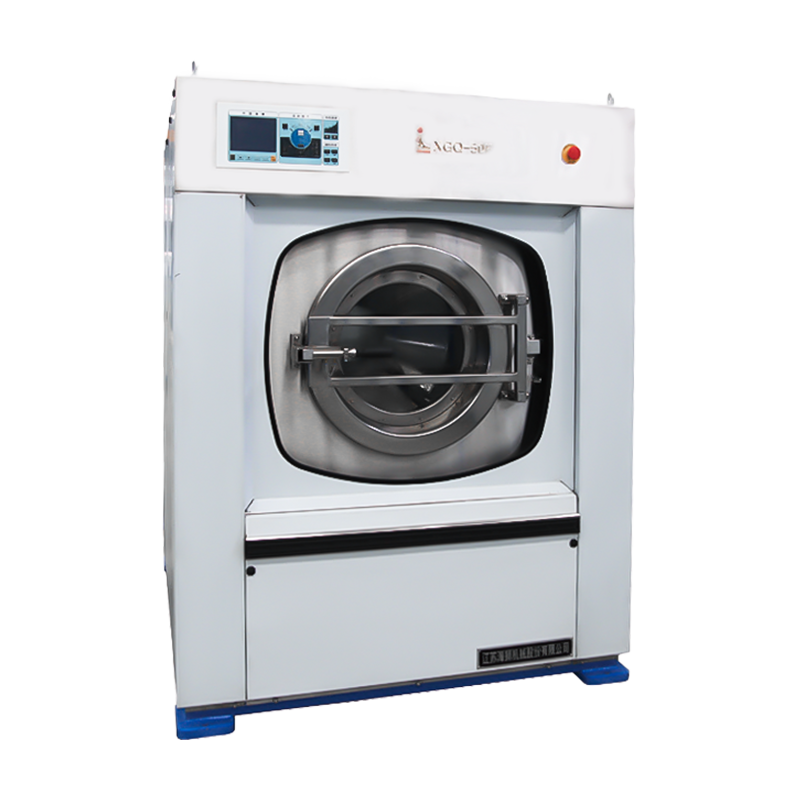

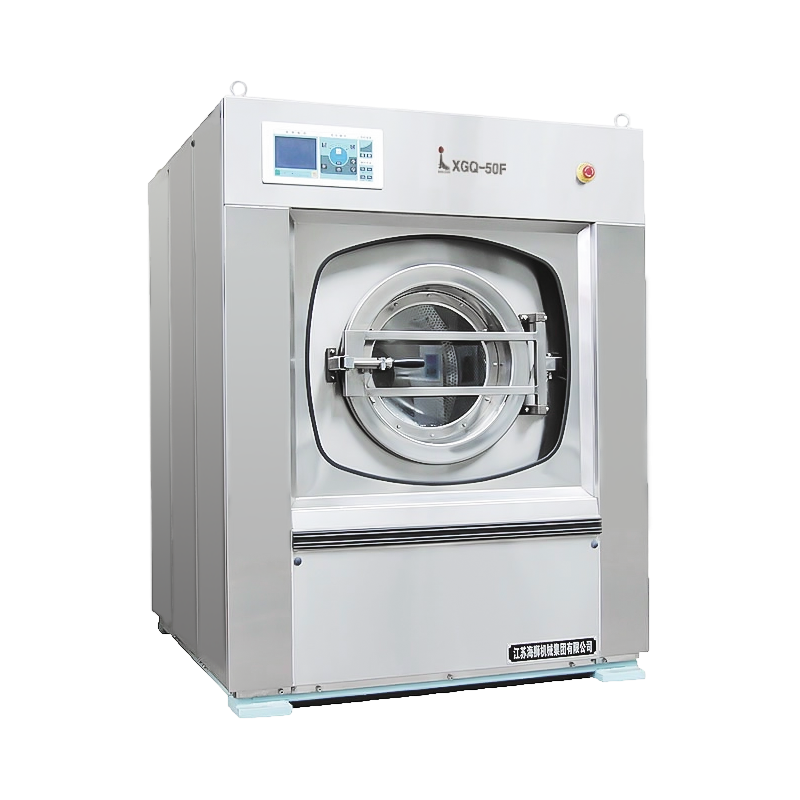

XGQ-50F

XGQ-80F

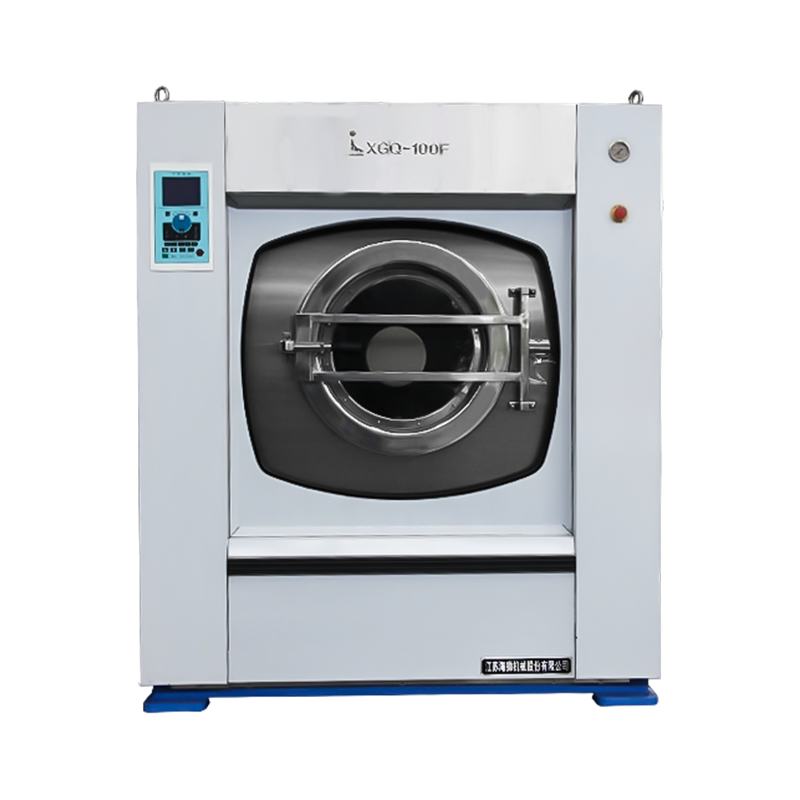

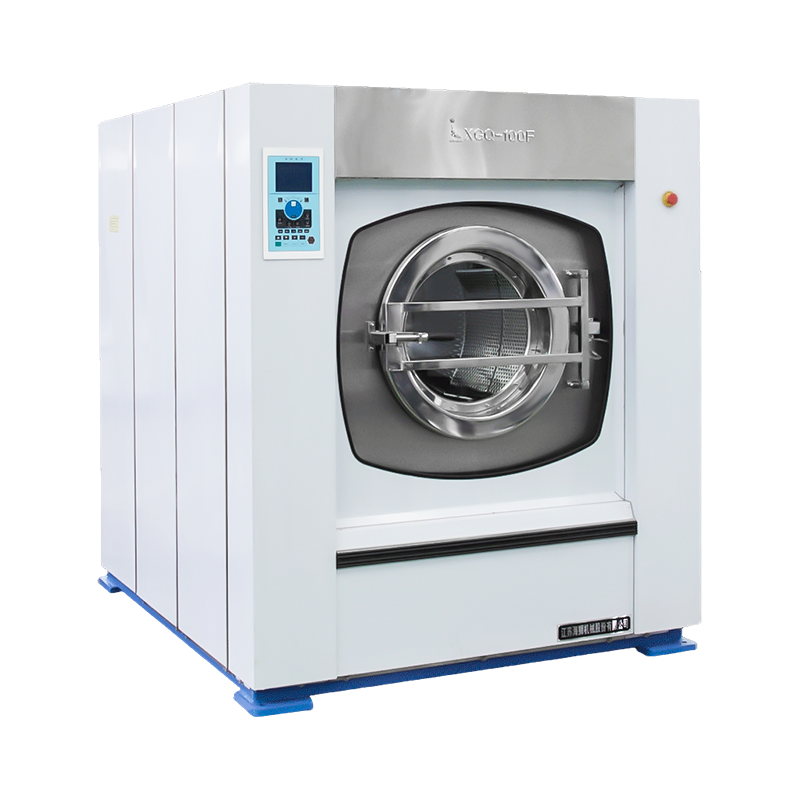

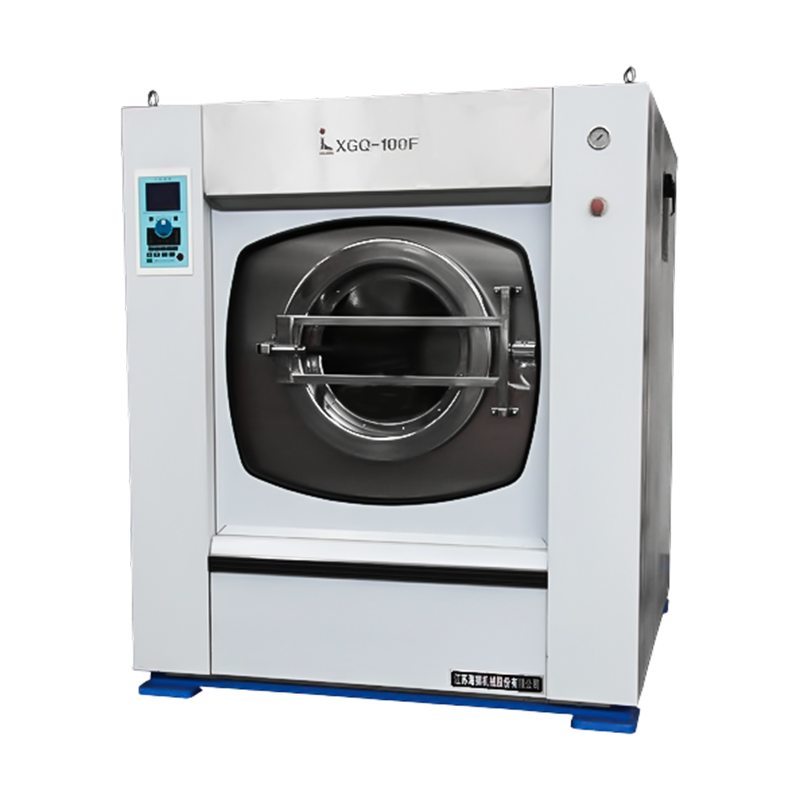

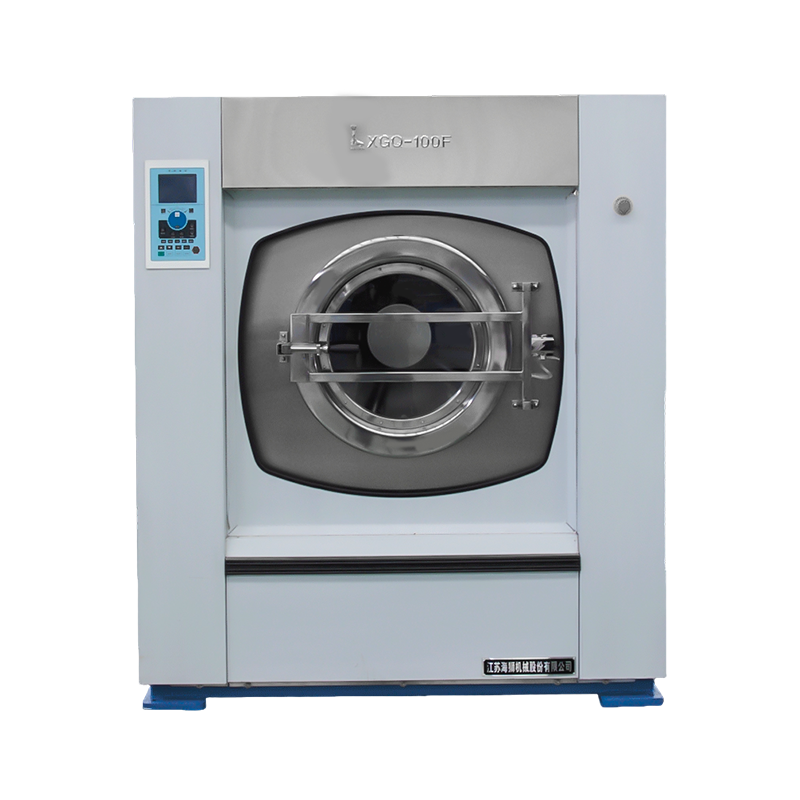

XGQ-IOOF

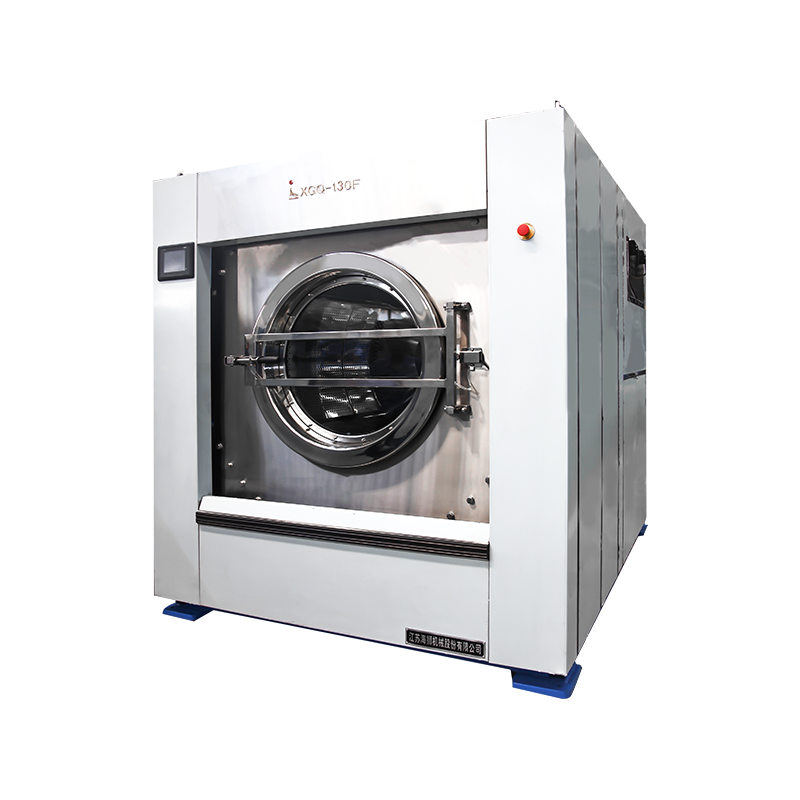

XGQ-I30F

XGQ-160F

Nimelliskapasiteetti (kuivakuorma) kg

15

25

50

80

100

130

160

minänner drum×length mm

∮650×460

∮810×520

∮990×660

∮1150×800

∮1240×840

∮1350×932

∮1460×960

Ulompi rumpu × pituus mm

∮710×536

∮864×618

∮1054×759

∮1218×922

∮1324×953

∮1434×1044

∮1544×1104

Pesu/tasapainotusnopeus rpm

45/82

43/75

40/60

30/60

30/60

30/60

27/55

Keski/korkea poistokierrosluku

440/920

430/830

375/750

360/700

325/680

310/640

300/630

Pesujakson aika min

45

45

45

45

45

45

45

Moottorin teho (VFD) kW

1.5

3

4

6.5

7.5

15

22

Sähkölämmittimen teho kW

12

22.5

45

45

45

----

----

Höyryputkiφ DN

15

20

20

25

25

40

40

Kylmän/ kuuman veden tulo φ DN

20

2×25

2×25

2×40

2×40

2×50

2×50

Vedenkulutus/kierto kg

300

400

750

1200

1435

1900

2000

Höyrynkulutus/kierto kg

8

20

30

45

50

60

70

Tehoa

kW. h

kulutus/VFD)

0,4IShöyrylämmitys SIC3,5sähkölämmitys E

0,8 (höyrylämmitys SiSähkölämmitys El

minäI Steam Heating SI7lelectrical heating El

1,6(höyrylämmitys Sl10,2sähkölämmitysE/l

18ISteam HeatingSI10.5(sähkölämmitysE)

2. Sähkölämmitys B.

221sähkölämmitys E

Vedenpaine MPa

0,2-0,4

0,2-0,4

0,2-0,4

0,2-0,4

0,2-0,4

0,2-0,4

0,2-0,4

Höyryn paine MPa

0,4-0,6

0,4-0,6

0,4-0,6

0,4-0,6

0,4-0,6

0,4-0,6

0,4-0,6

Paineilman paine MPa

0,4-0,6

0,4-0,6

0,4-0,6

0,4-0,6

0,4-0,6

0,4-0,6

0,4-0,6

Mitat (P/L/K) mm

950/800/1300

1355/1190/1585

1550/1353/1755

1945/1600/1930

1982/1718/2020

2150/1810/2000

2300/1940/2150

Paino kg

450

1022/1034

1464/1500

2570

2718/2750

3910

4500
